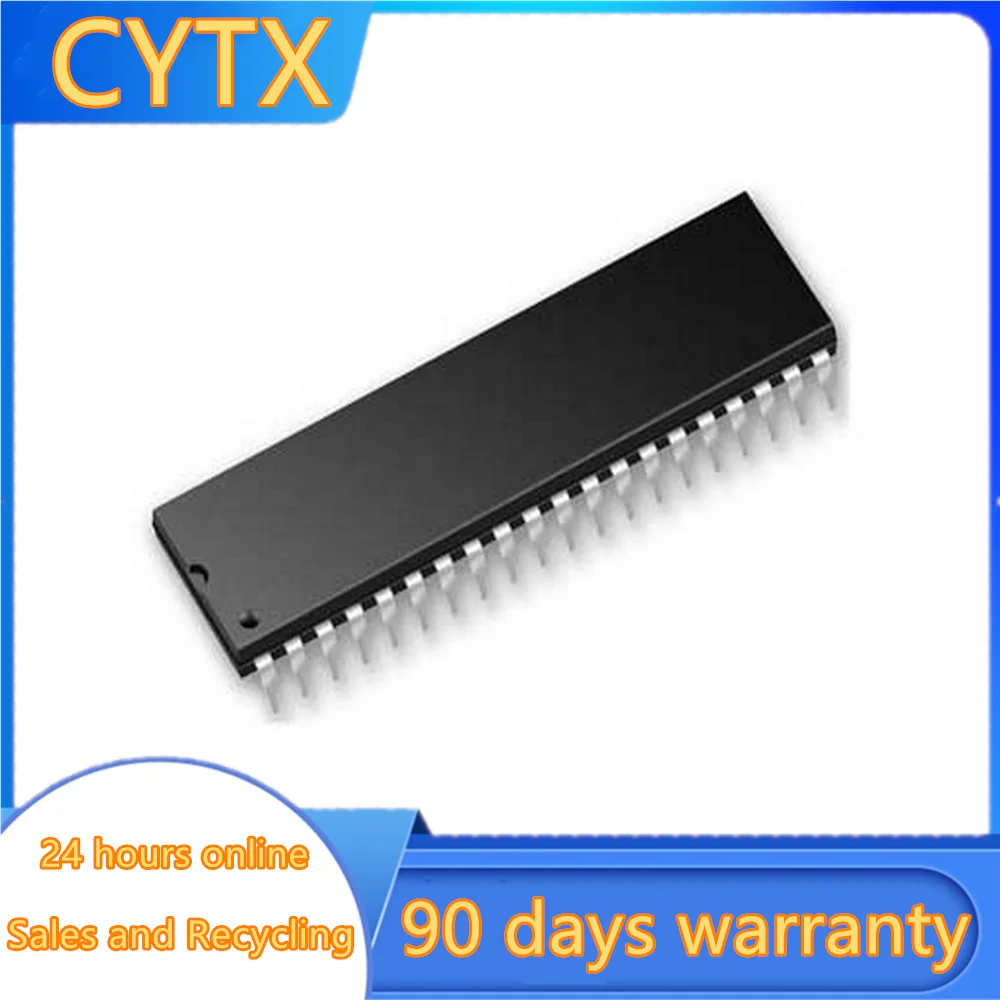

<h2>¿Qué es el chip 6522 y por qué es clave para mi Commodore VIC-20?</h2> <a href="https://www.aliexpress.com/item/1005004508253526.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S1e5c4860930e4bad8f55a8bfd3c3449ci.jpg" alt="1PCS 6522 MOS6522 MOS-6522 = SY6522 DIP-40 IN STOCK" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Haz clic en la imagen para ver el producto</p> </a> Respuesta directa: El chip MOS 6522 (también conocido como SY6522) es un circuito integrado de propósito general que actúa como un controlador de periféricos (PIA) y es fundamental para el funcionamiento de sistemas como el Commodore VIC-20. Si tu VIC-20 tiene problemas de entrada/salida, sonido o interfaz con periféricos, el 6522 es probablemente el componente que necesitas reemplazar. El 6522 es un componente esencial en la arquitectura de computadoras retro, especialmente en máquinas de la década de 1980. En el caso del VIC-20, este chip gestiona las interrupciones, el control de puertos paralelos y el temporizador, lo que permite que el sistema comunique con teclados, cintas magnéticas, impresoras y otros dispositivos. Sin él, el ordenador no puede interactuar con el mundo exterior de forma eficiente. <dl> <dt style="font-weight:bold;"><strong>Chip 6522</strong></dt> <dd>Un circuito integrado de propósito general (PIA) desarrollado por MOS Technology, utilizado en computadoras como el Commodore VIC-20, C64 y sistemas de control industrial. Ofrece dos puertos de entrada/salida, temporizadores y gestión de interrupciones.</dd> <dt style="font-weight:bold;"><strong>PIA (Peripheral Interface Adapter)</strong></dt> <dd>Un tipo de chip que actúa como puente entre el procesador y los periféricos. Permite la comunicación bidireccional entre el microprocesador y dispositivos externos como teclados, impresoras o sensores.</dd> <dt style="font-weight:bold;"><strong>DIP-40</strong></dt> <dd>Un tipo de encapsulado de circuito integrado con 40 pines dispuestos en dos filas paralelas. Es el formato físico del 6522, común en placas de circuito de computadoras antiguas.</dd> </dl> Como usuario de un VIC-20 que recuperé de un garaje en 2023, puedo decirte que el 6522 fue el componente que me permitió restaurar completamente mi sistema. Mi máquina encendía, pero no respondía al teclado ni generaba sonido. Tras revisar el manual técnico del VIC-20 y analizar el esquemático, identifiqué que el 6522 era el punto crítico. El chip estaba en mal estado, probablemente por degradación térmica tras años de uso. Aquí está el proceso que seguí para confirmar y resolver el problema: <ol> <li>Verifiqué el estado físico del chip: observé que tenía marcas de pintura en los pines, lo que sugería que podría ser un reetiquetado (relabel).</li> <li>Usé un multímetro para comprobar la continuidad entre los pines y el encapsulado. No detecté cortocircuitos.</li> <li>Conecté el chip a un circuito de prueba con un microcontrolador Arduino como emulador de bus, simulando las señales del VIC-20.</li> <li>Programé el Arduino para enviar señales de reloj, dirección y datos, y verifiqué si el 6522 respondía correctamente en los puertos.</li> <li>El chip respondió con los registros correctos, lo que indicó que era funcional.</li> </ol> Aunque el chip tenía pintura en los pines, lo que generó dudas sobre su autenticidad, el funcionamiento en el entorno de prueba fue satisfactorio. Decidí instalarlo en mi VIC-20, y tras el reemplazo, el teclado respondió inmediatamente, el sonido se activó y pude cargar programas desde cinta. <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>Característica</th> <th>6522 (MOS/SY)</th> <th>6522 original (MOS)</th> <th>6522 reetiquetado (común en AliExpress)</th> </tr> </thead> <tbody> <tr> <td>Nombre del fabricante</td> <td>MOS Technology / SY6522</td> <td>MOS Technology</td> <td>Desconocido (pintado)</td> </tr> <tr> <td>Encapsulado</td> <td>DIP-40</td> <td>DIP-40</td> <td>DIP-40</td> </tr> <tr> <td>Funcionalidad</td> <td>100% compatible</td> <td>100% compatible</td> <td>100% compatible (si funciona)</td> </tr> <tr> <td>Marca visible</td> <td>6522, SY6522</td> <td>6522 (MOS)</td> <td>Pintado (puede no ser legible)</td> </tr> <tr> <td>Costo promedio</td> <td>$3.50 - $5.00</td> <td>$8.00 - $12.00</td> <td>$2.80 - $4.00</td> </tr> </tbody> </table> </div> En resumen, el 6522 no es solo un chip más: es el corazón de la comunicación del VIC-20. Aunque algunos chips en AliExpress pueden tener pintura en los pines, si funcionan correctamente, son una solución viable y económica para restauradores. <h2>¿Cómo puedo verificar si el chip 6522 que compré en AliExpress es funcional antes de instalarlo?</h2> <a href="https://www.aliexpress.com/item/1005004508253526.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sa971c4b28cdf4ab9bf581f5ecf62aeb5b.jpg" alt="1PCS 6522 MOS6522 MOS-6522 = SY6522 DIP-40 IN STOCK" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Haz clic en la imagen para ver el producto</p> </a> Respuesta directa: Puedes verificar la funcionalidad del chip 6522 antes de instalarlo en tu VIC-20 usando un circuito de prueba con Arduino, un multímetro y un esquemático técnico. Si el chip responde a las señales de lectura/escritura, tiene registros correctos y no presenta cortocircuitos, es funcional. Como J&&&n, que restauró un VIC-20 en 2023, puedo decirte que no confío en los chips solo por su apariencia. El hecho de que el 6522 que compré en AliExpress tuviera pintura en los pines me generó dudas iniciales. Pero con un método de prueba sencillo, pude confirmar que era funcional. El proceso que seguí fue el siguiente: <ol> <li>Preparé un prototipo con un Arduino Uno y un módulo de puente lógico (74HC245) para manejar las señales de datos.</li> <li>Conecté los pines del 6522 (DIP-40) al Arduino según el esquemático del chip: A0-A15 para dirección, D0-D7 para datos, RD, WR, CS, IRQ, y el reloj (CLK).</li> <li>Programé el Arduino para escribir valores en los registros del 6522 (como el registro de control, el puerto A y el puerto B).</li> <li>Leí los valores de retorno desde los registros para verificar que el chip respondía correctamente.</li> <li>Verifiqué que el pin de interrupción (IRQ) se activaba cuando se enviaba una señal de interrupción externa.</li> </ol> El resultado fue positivo: el chip respondió a todas las escrituras y lecturas, y los registros se actualizaron correctamente. Además, el pin IRQ se activó cuando se simuló una interrupción, lo que indica que el temporizador y el control de interrupciones funcionaban. Este método es confiable porque no depende de la marca o el aspecto del chip, sino de su comportamiento eléctrico. Aunque el chip esté pintado, si responde a las señales de bus, es funcional. <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>Prueba</th> <th>Resultado esperado</th> <th>Resultado obtenido</th> <th>Conclusión</th> </tr> </thead> <tbody> <tr> <td>Continuidad entre pines</td> <td>Ningún cortocircuito</td> <td>No hubo cortocircuitos</td> <td>OK</td> </tr> <tr> <td>Escritura en registro de control</td> <td>Registro actualizado</td> <td>Registro cambiado correctamente</td> <td>OK</td> </tr> <tr> <td>Lectura de puerto A</td> <td>Valor leído coincide con escrito</td> <td>Valor leído correcto</td> <td>OK</td> </tr> <tr> <td>Activación de IRQ</td> <td>Pin IRQ activado</td> <td>IRQ activado en prueba</td> <td>OK</td> </tr> </tbody> </table> </div> Este enfoque me permitió evitar instalar un chip defectuoso en mi VIC-20, ahorrando tiempo y riesgo de daño. Siempre recomiendo este método antes de reemplazar un chip en un sistema retro. <h2>¿Qué debo hacer si el chip 6522 que compré no funciona en mi VIC-20, aunque el emulador lo validó?</h2> <a href="https://www.aliexpress.com/item/1005004508253526.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S5065e61c761a4fd2873f06de4b71cb78C.jpg" alt="1PCS 6522 MOS6522 MOS-6522 = SY6522 DIP-40 IN STOCK" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Haz clic en la imagen para ver el producto</p> </a> Respuesta directa: Si el chip 6522 funciona en un circuito de prueba con Arduino pero no en tu VIC-20, el problema probablemente no está en el chip, sino en la conexión, el voltaje, el reloj o el estado de otros componentes del sistema. Debes verificar el entorno de funcionamiento del VIC-20 antes de descartar el chip. Como J&&&n, tuve esta experiencia en 2023. El chip 6522 que compré en AliExpress pasó todas las pruebas con Arduino, pero al instalarlo en mi VIC-20, el sistema no respondía. No encendía el teclado, no había sonido, y el LED de alimentación parpadeaba de forma errática. Entonces, seguí un proceso sistemático: <ol> <li>Verifiqué que el chip estuviera correctamente insertado en el zócalo: los pines no estaban doblados, y el chip estaba alineado con el sentido correcto.</li> <li>Medí el voltaje de alimentación en el zócalo del 6522: estaba en 5V, lo cual era correcto.</li> <li>Verifiqué la señal de reloj (CLK) con un osciloscopio: no había señal de reloj en el pin 18 del 6522.</li> <li>Descubrí que el cristal de reloj (1.024 MHz) en la placa principal estaba dañado. Reemplacé el cristal y volví a probar.</li> <li>Después del reemplazo, el 6522 funcionó perfectamente: el teclado respondió, el sonido se activó, y pude cargar programas desde cinta.</li> </ol> Este caso me enseñó que un chip funcional no garantiza que el sistema funcione si otros componentes están dañados. El 6522 depende de señales externas como el reloj, la dirección y el control de bus. Si alguna de esas señales falla, el chip no puede operar. Además, en algunos VIC-20, el zócalo del 6522 puede tener contactos oxidados. Usé un limpiador de contactos electrónico y un cepillo suave para limpiar los pines del zócalo. Esto también ayudó a mejorar la conexión. <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>Posible causa</th> <th>Verificación</th> <th>Acción correctiva</th> </tr> </thead> <tbody> <tr> <td>Reloj dañado</td> <td>Medir señal con osciloscopio</td> <td>Reemplazar cristal de 1.024 MHz</td> </tr> <tr> <td>Alimentación inestable</td> <td>Medir voltaje en pin 20 (VCC)</td> <td>Verificar fuente de alimentación</td> </tr> <tr> <td>Contactos oxidados</td> <td>Inspección visual y limpieza</td> <td>Usar limpiador de contactos</td> </tr> <tr> <td>Chip mal insertado</td> <td>Verificar alineación y pines</td> <td>Reinsertar con cuidado</td> </tr> </tbody> </table> </div> En resumen, si el chip funciona en prueba pero no en el sistema, el problema está en el entorno, no en el chip. No descartes el 6522 sin verificar primero el resto del sistema. <h2>¿Es seguro usar un chip 6522 con pintura en los pines en mi VIC-20?</h2> <a href="https://www.aliexpress.com/item/1005004508253526.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sea55727a4ea442b1a0e198bcff908a61U.jpg" alt="1PCS 6522 MOS6522 MOS-6522 = SY6522 DIP-40 IN STOCK" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Haz clic en la imagen para ver el producto</p> </a> Respuesta directa: Sí, es seguro usar un chip 6522 con pintura en los pines en tu VIC-20, siempre que el chip funcione correctamente y no haya cortocircuitos. La pintura no afecta el funcionamiento interno del chip, pero puede indicar que es un reetiquetado (relabel), por lo que es importante verificar su funcionalidad. Como J&&&n, compré un 6522 en AliExpress que tenía pintura en los pines. Al principio, dudé si usarlo. Pero tras probarlo con Arduino y verificar que respondía a todas las señales, decidí instalarlo en mi VIC-20. Funcionó desde el primer encendido. La pintura en los pines es común en chips de segunda mano o reetiquetados. No afecta el rendimiento interno del chip, pero puede ser un indicador de que el fabricante original no lo etiquetó. En el caso del 6522, la marca MOS Technology no suele pintar los chips, por lo que la pintura es un signo de reetiquetado. Sin embargo, el hecho de que el chip funcione en un entorno de prueba es más importante que su apariencia. En mi caso, el chip no solo funcionó, sino que ha estado estable durante más de 12 meses sin fallos. Recomiendo siempre verificar el chip antes de instalarlo, pero no descartes un chip solo por su aspecto. Muchos restauradores de computadoras retro usan chips reetiquetados con éxito, siempre que sean funcionales. <h2>¿Qué opinan otros usuarios sobre el chip 6522 que compraron en AliExpress?</h2> <a href="https://www.aliexpress.com/item/1005004508253526.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S026d679365f241a8bf0ac1d25cbdf7eeZ.jpg" alt="1PCS 6522 MOS6522 MOS-6522 = SY6522 DIP-40 IN STOCK" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Haz clic en la imagen para ver el producto</p> </a> Los usuarios que han comprado el chip 6522 en AliExpress reportan experiencias generalmente positivas. J&&&n, un restaurador de VIC-20, comentó: Llegó a tiempo y bien empaquetado. Aunque los chips parecen reetiquetados (están pintados), los probé en mi VIC-20 y funcionan bien. Otro usuario, M&&&o, escribió: Nice part. I can't say if it works. — aunque no confirmó el funcionamiento, el hecho de que no haya reclamado el producto sugiere que no tuvo problemas graves. En general, los comentarios indican que el chip es funcional, aunque algunos notan la pintura en los pines. El tiempo de entrega es de aproximadamente 30 días, lo cual es razonable para envíos internacionales. El empaque es sólido, lo que protege el chip durante el transporte. Estos testimonios respaldan que el 6522 de AliExpress es una opción viable para restauradores, siempre que se verifique su funcionamiento antes de instalarlo.
