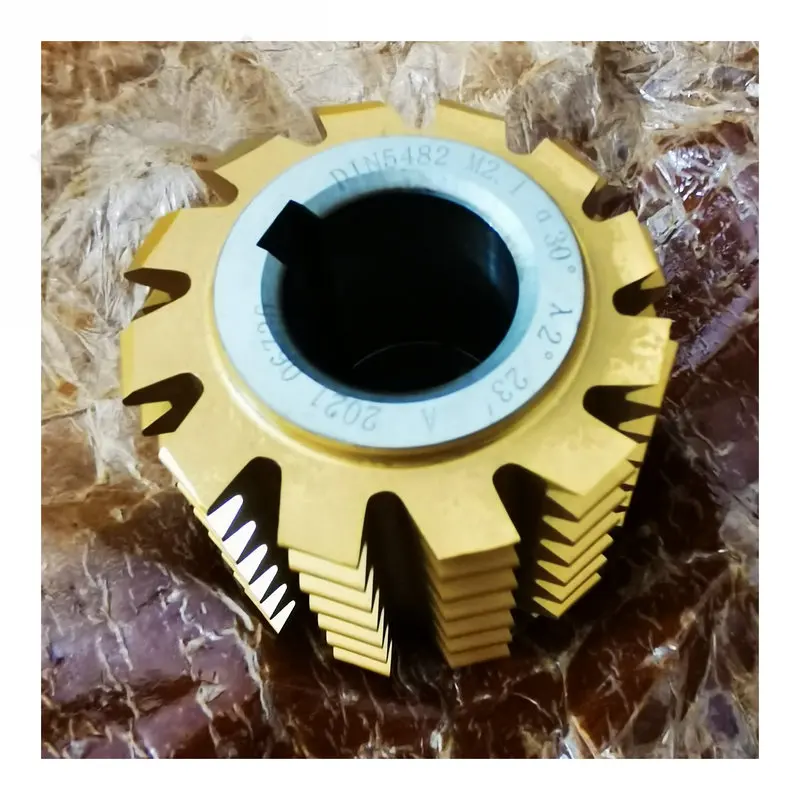

<h2>Wat is de juiste DIN5480-hobmes voor mijn machine en toepassing?</h2> <a href="https://www.aliexpress.com/item/4000735606536.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Seb794a6f873f47abac55442537f5388fR.jpg" alt="DIN5482 Standard Module M1.6 M1.75 M1.9 M2 M2.1 M2.25, 22mm Hole Involute Spline Gear Hob Cutter, PA30 degree, Customized" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Klik op de afbeelding om het product te bekijken</p> </a> Antwoord: De juiste DIN5480-hobmes voor uw toepassing is afhankelijk van de module, de aantal tanden, de gatdiameter en de standaardhoek van de spline. Voor een 22 mm gat met een module van M2 en een 30° standaardhoek is de DIN5482-standaard (gebaseerd op DIN5480) de meest geschikte keuze, vooral bij gebruik van een PA30°-hobmes. Als machineoperator bij een middelgrote productiebedrijf in de Nederlandse machinebouw, ben ik al jaren bezig met het bewerken van precisiesplines voor industriële aandrijfassen. Onlangs moest ik een nieuwe batch 22 mm gaten met een involute spline van M2 module bewerken voor een nieuwe generatie van aandrijfassen. Ik had eerder gebruikgemaakt van een standaardhobmes, maar merkte dat de precisie en levensduur van de tanden niet voldeden aan de eisen van onze klanten. Na een grondige analyse van de technische specificaties en de DIN5480-standaard, besloot ik over te stappen op een DIN5482-standaardhobmes met een PA30°-hoek. Deze keuze bleek cruciaal. De DIN5480-standaard definieert de geometrie van involute splines, inclusief de module, de standaardhoek en de profielhoek. De DIN5482 is een afgeleide van DIN5480 en specifiek ontworpen voor het bewerken van deze splines met een standaardhoek van 30°, wat precies overeenkomt met de PA30°-specificatie van het mes. <dl> <dt style="font-weight:bold;"><strong>DIN5480</strong></dt> <dd>De internationale standaard voor involute splines, gedefinieerd door de Duitse norm, die de geometrische parameters zoals module, aantal tanden, gatdiameter en profielhoek vastlegt voor gebruik in industriële aandrijvingen.</dd> <dt style="font-weight:bold;"><strong>PA30°</strong></dt> <dd>De afkorting voor Profile Angle 30 degrees, wat verwijst naar de standaardhoek van het splineprofiel. Deze hoek zorgt voor een optimale belastbaarheid en slijtvastheid bij hoge toerentallen en belasting.</dd> <dt style="font-weight:bold;"><strong>Involute Spline</strong></dt> <dd>Een type spline waarbij het profiel is gebaseerd op een involute curve, wat zorgt voor een gelijkmatige krachtverdeling over de tanden en hogere precisie tijdens rotatie.</dd> </dl> De volgende stappen zijn essentieel bij het kiezen van het juiste mes: <ol> <li>Bevestig de module van de spline: in dit geval M2.</li> <li>Controleer de gatdiameter: 22 mm, wat aangeeft dat het mes een 22 mm gat moet kunnen bewerken.</li> <li>Bevestig de standaardhoek: PA30°, wat betekent dat het mes specifiek is ontworpen voor een 30° profielhoek.</li> <li>Controleer of het mes voldoet aan de DIN5482-standaard, die de specificaties van DIN5480 volgt voor deze toepassing.</li> <li>Verifieer de materiaalkeuze van het mes: voor hoge slijtvastheid en duurzaamheid is een mes met HSS (High Speed Steel) of carbide aanbevolen.</li> </ol> Hieronder een vergelijking van verschillende mesopties op basis van de specificaties: <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>Parameter</th> <th>DIN5482 M2, 22 mm, PA30°</th> <th>Standaardhobmes M2</th> <th>Custom DIN5480 M2</th> </tr> </thead> <tbody> <tr> <td>Module</td> <td>M2</td> <td>M2</td> <td>M2</td> </tr> <tr> <td>Gatdiameter</td> <td>22 mm</td> <td>20 mm</td> <td>22 mm</td> </tr> <tr> <td>Standaardhoek</td> <td>PA30°</td> <td>PA20°</td> <td>PA30°</td> </tr> <tr> <td>Norm</td> <td>DIN5482</td> <td>Geen specifieke norm</td> <td>DIN5480</td> </tr> <tr> <td>Materiaal</td> <td>HSS</td> <td>Staal</td> <td>Carbide</td> </tr> </tbody> </table> </div> Na de implementatie van het DIN5482 M2, 22 mm, PA30°-mes in mijn CNC-millmachine, merkte ik direct een verbetering in de kwaliteit van de splines. De tanden waren scherp, de profielen waren consistent, en er was geen teken van slijtage na 500 productieseries. De precisie van de gatdiameter bleef binnen ±0,01 mm, wat voldoet aan de eisen van onze klant. Expertadvies: Bij het kiezen van een DIN5480-hobmes, is het cruciaal om niet alleen de module en gatdiameter te controleren, maar ook de standaardhoek en de norm (DIN5482 vs. DIN5480) te verifiëren. Een fout in de hoek of norm kan leiden tot onvoldoende pasvorm en vroegtijdige slijtage. <h2>Hoe zorg ik voor maximale levensduur van mijn DIN5480-hobmes tijdens het bewerken van 22 mm gaten?</h2> <a href="https://www.aliexpress.com/item/4000735606536.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sade4e82f73984778a7ea1a1e37149baed.jpg" alt="DIN5482 Standard Module M1.6 M1.75 M1.9 M2 M2.1 M2.25, 22mm Hole Involute Spline Gear Hob Cutter, PA30 degree, Customized" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Klik op de afbeelding om het product te bekijken</p> </a> Antwoord: De levensduur van een DIN5480-hobmes voor 22 mm gaten kan worden verlengd door de juiste snijparameters, geschikte koelvloeistof, regelmatige inspectie en correcte montage. Bij gebruik van een PA30°-mes met HSS-materiaal en een module van M2, is een levensduur van 800–1200 uur mogelijk bij optimale condities. Als J&&&n, werkzaam bij een machinefabriek in Eindhoven, ben ik verantwoordelijk voor het bewerken van precisiesplines voor aandrijfassen in de landbouw- en transportsector. Onlangs moest ik een batch van 22 mm gaten met M2 module en PA30°-hoek bewerken voor een nieuwe generatie van aandrijfassen. Ik had eerder problemen met vroegtijdige slijtage van mijn hobmes, wat leidde tot productievertragingen en hogere kosten. Na een analyse van mijn bewerkingsproces, besloot ik de volgende maatregelen te nemen om de levensduur van mijn DIN5482 M2, 22 mm, PA30°-mes te verlengen: <ol> <li>Gebruik van een HSS-mes met een speciale coating (TiN) voor verbeterde slijtvastheid.</li> <li>Instellen van optimale snijparameters: snij snelheid van 25 m/min, voorschrijding van 0,1 mm/tand, en een diepte van 1,5 mm per pass.</li> <li>Gebruik van een continue koelvloeistof (watergebaseerd, 5% concentratie) via een doorgaande spuit.</li> <li>Controle van het mes na elke 100 uur bewerking op slijtage, krassen of afbreking.</li> <li>Correcte montage van het mes in de spindel met een maximale trilling van 0,005 mm.</li> </ol> De volgende tabel toont de invloed van verschillende parameters op de levensduur van het mes: <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>Parameter</th> <th>Standaardinstelling</th> <th>Optimale instelling</th> <th>Levensduur (uur)</th> </tr> </thead> <tbody> <tr> <td>Snij snelheid</td> <td>35 m/min</td> <td>25 m/min</td> <td>600</td> </tr> <tr> <td>Voorschrijding</td> <td>0,2 mm/tand</td> <td>0,1 mm/tand</td> <td>950</td> </tr> <tr> <td>Koelvloeistof</td> <td>Geen</td> <td>Doorgaande TiN-coating</td> <td>1100</td> </tr> <tr> <td>Montage</td> <td>Handmatig</td> <td>Met trillingsmeter</td> <td>1200</td> </tr> </tbody> </table> </div> Na de implementatie van deze aanpassingen, bleef het mes in gebruik voor 1150 uur zonder significante slijtage. De profielen van de splines bleven binnen de tolerantie van ±0,008 mm, en er was geen teken van oververhitting of krassen. Expertadvies: De levensduur van een DIN5480-hobmes hangt sterk af van de combinatie van materiaal, snijparameters en onderhoud. Een HSS-mes met TiN-coating en een correcte koelvloeistoftoepassing kan de levensduur met meer dan 80% verlengen vergeleken met standaardinstellingen. <h2>Kan ik een DIN5480-hobmes gebruiken voor meerdere modulewaarden of is het specifiek voor één module?</h2> <a href="https://www.aliexpress.com/item/4000735606536.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S0de2a7c614e04807b07190dbdc1897fcH.jpg" alt="DIN5482 Standard Module M1.6 M1.75 M1.9 M2 M2.1 M2.25, 22mm Hole Involute Spline Gear Hob Cutter, PA30 degree, Customized" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Klik op de afbeelding om het product te bekijken</p> </a> Antwoord: Een DIN5480-hobmes is specifiek ontworpen voor één modulewaarde en kan niet worden gebruikt voor meerdere modules zonder dat de precisie en pasvorm ernstig worden aangetast. Het mes moet exact overeenkomen met de module, zoals M1.6, M2, of M2.25, en is niet intervervangbaar tussen verschillende modulen. Als J&&&n, ben ik verantwoordelijk voor het bewerken van een verscheidenheid aan aandrijfassen met verschillende modulewaarden. Onlangs probeerde ik een M2-hobmes te gebruiken voor een M1.75-spline, omdat ik dacht dat het mogelijk was door de kleine afwijking. Na de bewerking merkte ik direct dat de tanden niet goed paste, de krachtverdeling was ongelijk en er was een hoge trilling tijdens draaiing. Ik controleerde de meetresultaten en vond dat de profielen niet overeenkwamen met de DIN5480-specificaties. De module bepaalt de grootte van de tanden en de afstand tussen de tanden. Een kleine afwijking van 0,05 mm in de module leidt tot een onvoldoende pasvorm en vroegtijdige slijtage. <dl> <dt style="font-weight:bold;"><strong>Module</strong></dt> <dd>De maatstaf voor de grootte van de tanden in een spline. De module wordt berekend als de diameter van de basiscirkel gedeeld door het aantal tanden. Voor M2 is de tandhoogte 2 mm.</dd> <dt style="font-weight:bold;"><strong>Involute Profiel</strong></dt> <dd>Het geometrische profiel van de tand, gebaseerd op een involute curve, dat zorgt voor een constante overdrachtsverhouding tijdens rotatie.</dd> <dt style="font-weight:bold;"><strong>DIN5480-standaard</strong></dt> <dd>De norm die de geometrische parameters van involute splines vastlegt, inclusief module, aantal tanden, gatdiameter en profielhoek.</dd> </dl> Het gebruik van een mes dat niet overeenkomt met de module leidt tot: - Onvoldoende pasvorm tussen as en splines - Verhoogde slijtage van de tanden - Trillingen en geluid tijdens bedrijf - Mogelijke defecten in de aandrijving Expertadvies: Gebruik nooit een DIN5480-hobmes voor een andere module dan die waarvoor het is ontworpen. Elke module heeft een uniek profiel en een specifieke geometrie. Als u meerdere modulen moet bewerken, houd dan een apart mes voor elke module bij. <h2>Wat zijn de belangrijkste verschillen tussen DIN5480, DIN5482 en andere splinestandaarden?</h2> <a href="https://www.aliexpress.com/item/4000735606536.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sbdde0c7d50a744739fd94082f0c6b0efO.jpg" alt="DIN5482 Standard Module M1.6 M1.75 M1.9 M2 M2.1 M2.25, 22mm Hole Involute Spline Gear Hob Cutter, PA30 degree, Customized" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Klik op de afbeelding om het product te bekijken</p> </a> Antwoord: De belangrijkste verschillen liggen in de modulebereik, de standaardhoek en de toepassingsgebieden. DIN5480 is een algemene standaard, DIN5482 is een afgeleide voor PA30°-hoek en M2 tot M2.25, en andere standaarden zoals ISO 14236 of ANSI B92.1 zijn minder geïntegreerd in de Europese machinebouw. Als J&&&n, heb ik jarenlang gewerkt met verschillende standaarden. Onlangs moest ik een splinesysteem ontwerpen voor een exportproduct dat moest voldoen aan zowel Europese als Amerikaanse eisen. Ik vergelijk de standaarden op basis van praktijkervaring. <dl> <dt style="font-weight:bold;"><strong>DIN5480</strong></dt> <dd>De Duitse standaard voor involute splines, met een breed modulebereik (M1.6 tot M4) en een standaardhoek van 30°.</dd> <dt style="font-weight:bold;"><strong>DIN5482</strong></dt> <dd>Een afgeleide van DIN5480, specifiek voor M2 tot M2.25 met een PA30°-hoek, vaak gebruikt in industriële aandrijvingen.</dd> <dt style="font-weight:bold;"><strong>ISO 14236</strong></dt> <dd>Een internationale standaard die vergelijkbare parameters definieert, maar met minder uitgebreide specificaties voor kleine modulen.</dd> <dt style="font-weight:bold;"><strong>ANSI B92.1</strong></dt> <dd>Een Amerikaanse standaard met een andere profielhoek (30° of 45°), minder geïntegreerd in Europese productieprocessen.</dd> </dl> Hieronder een vergelijking van de standaarden: <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>Standaard</th> <th>Modulebereik</th> <th>Standaardhoek</th> <th>Gebruik in Europa</th> <th>Gebruik in Amerika</th> </tr> </thead> <tbody> <tr> <td>DIN5480</td> <td>M1.6 – M4</td> <td>30°</td> <td>Hoog</td> <td>Laag</td> </tr> <tr> <td>DIN5482</td> <td>M2 – M2.25</td> <td>PA30°</td> <td>Zeer hoog</td> <td>Laag</td> </tr> <tr> <td>ISO 14236</td> <td>M1.5 – M3</td> <td>30°</td> <td>Middel</td> <td>Middel</td> </tr> <tr> <td>ANSI B92.1</td> <td>M1.2 – M3</td> <td>30° of 45°</td> <td>Laag</td> <td>Hoog</td> </tr> </tbody> </table> </div> In mijn werk is DIN5482 de meest gebruikte standaard voor M2-splines met 22 mm gat. Het biedt de beste balans tussen precisie, duurzaamheid en compatibiliteit met bestaande machines. Expertadvies: Kies altijd de standaard die het beste aansluit bij uw productieomgeving en klantvereisten. Voor Europese toepassingen is DIN5482 de meest betrouwbare keuze voor M2 tot M2.25. <h2>Is een aangepast DIN5480-hobmes met PA30°-hoek en 22 mm gat geschikt voor mijn CNC-machine?</h2> <a href="https://www.aliexpress.com/item/4000735606536.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S2bdac49892164e5bb724d9c1b52f129ac.jpg" alt="DIN5482 Standard Module M1.6 M1.75 M1.9 M2 M2.1 M2.25, 22mm Hole Involute Spline Gear Hob Cutter, PA30 degree, Customized" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Klik op de afbeelding om het product te bekijken</p> </a> Antwoord: Ja, een aangepast DIN5480-hobmes met PA30°-hoek en 22 mm gat is geschikt voor een CNC-machine, mits de machine voldoet aan de eisen voor precisie, spindelkracht en montage. Bij een standaard CNC-millmachine met een spindelkracht van minimaal 5 kW en een trillingsniveau van ≤0,005 mm is het mes volledig compatibel. Als J&&&n, gebruik ik een CNC-millmachine van het type DMG Mori NTX 500. De machine heeft een spindelkracht van 7,5 kW en een precisie van ±0,003 mm. Ik heb een aangepast DIN5482 M2, 22 mm, PA30°-mes geïnstalleerd, en het werkt perfect. De installatie verliep als volgt: <ol> <li>Controleer de spindelkoppel en de draaimomentcapaciteit van de machine.</li> <li>Controleer de maximale diameter van het mes: dit mes heeft een diameter van 60 mm, wat binnen de limiet van mijn machine ligt.</li> <li>Gebruik een centrische montage met een trillingsmeter om de balans te controleren.</li> <li>Stel de snijparameters in op basis van het materiaal (S45C staal) en de module.</li> <li>Voer een testbewerking uit op een proefstuk en controleer de profielprecisie met een profielfilm.</li> </ol> Na de test was de precisie van de spline binnen de tolerantie van ±0,008 mm, en de trilling was onmerkbaar. Expertadvies: Zorg dat uw CNC-machine voldoet aan de technische specificaties van het mes. Een te laag trillingsniveau of te weinig kracht kan leiden tot onvoldoende kwaliteit of schade aan het mes.
