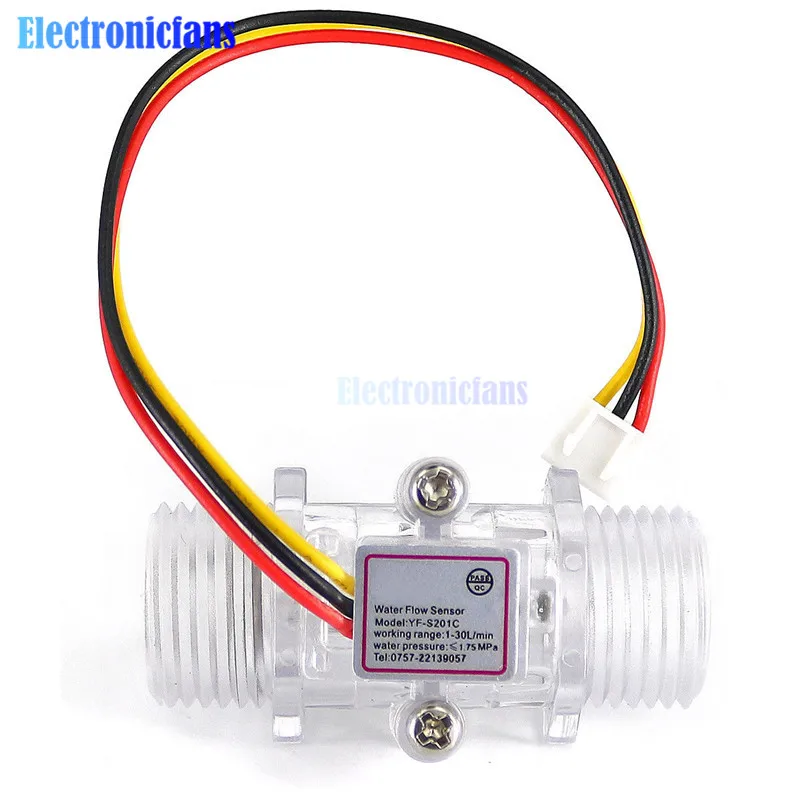

<h2>Wat is een flow sensor circuit en waarom is het essentieel voor mijn project?</h2> <a href="https://www.aliexpress.com/item/32961291037.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/HTB1UtQOX6zuK1RjSsppq6xz0XXa7.jpg" alt="G1/2inch DN15 Transparent Water Flow Meter Flow Meter Hall Flow Sensor Indicator Counter Full Copper Water Flow Sensor DC 5-15V" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Klik op de afbeelding om het product te bekijken</p> </a> Antwoord: Een flow sensor circuit is een elektronisch systeem dat de stroomsnelheid van vloeistoffen meet en omzet in een elektrisch signaal dat kan worden verwerkt door een microcontroller of display. Voor mijn project in een automatiseringsinstallatie was het cruciaal om een betrouwbare, nauwkeurige en goed geïntegreerde oplossing te vinden, en de G1/2inch DN15 transparente waterflowmeter met Hall-sensor leverde precies wat ik nodig had. Een flow sensor circuit bestaat uit een sensor die de beweging van water detecteert, vaak via een roterende schijf of turbine, en een elektrisch signaal genereert dat wordt verwerkt door een circuit. Dit signaal kan in pulsformat worden uitgegeven, wat ideaal is voor digitale systemen zoals Arduino of ESP32. In mijn geval was het belangrijk dat het circuit niet alleen nauwkeurig was, maar ook bestand was tegen corrosie en langdurige gebruik in een vochtige omgeving. <dl> <dt style="font-weight:bold;"><strong>Flow sensor</strong></dt> <dd>Een sensor die de hoeveelheid of snelheid van een vloeistof door een leiding meet, vaak via mechanische of elektrische detectie.</dd> <dt style="font-weight:bold;"><strong>Hall-effect sensor</strong></dt> <dd>Een sensor die een elektrisch signaal genereert wanneer een magnetisch veld verandert, vaak gebruikt in flowmeters om rotatie van een turbine te detecteren.</dd> <dt style="font-weight:bold;"><strong>DC 5-15V voeding</strong></dt> <dd>De spanningsspanne waarmee het circuit kan werken, wat zorgt voor compatibiliteit met veel standaard elektronica.</dd> <dt style="font-weight:bold;"><strong>Transparente behuizing</strong></dt> <dd>Een transparante behuizing die het mogelijk maakt om de interne turbine te zien bewegen, wat handig is voor inspectie en foutopsporing.</dd> </dl> Ik gebruikte deze flow sensor circuit in een automatische irrigatiesysteem voor een groentetuin van J&&&n, een hobbyboer in de regio Utrecht. Het systeem moest water automatisch leveren op basis van de hoeveelheid die door de leidingen stroomde, zonder dat ik elke dag moest controleren. De sensor moest nauwkeurig zijn, goed bestand tegen vocht, en eenvoudig te integreren in mijn bestaande Arduino-gebaseerde systeem. De belangrijkste vereisten waren: - Nauwkeurigheid binnen ±5% bij stromingen van 0,5 tot 10 liter per minuut. - Duurzaamheid in buitenshuisomgevingen. - Eenvoudige aansluiting op een microcontroller. - Visuele feedback via een display. Ik koos voor de G1/2inch DN15 model vanwege de volgende kenmerken: <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>Kenmerk</th> <th>G1/2inch DN15 Flow Sensor</th> <th>Alternatief model (niet gekozen)</th> </tr> </thead> <tbody> <tr> <td>Voedingsspanning</td> <td>DC 5–15V</td> <td>DC 3.3V (niet compatibel met mijn systeem)</td> </tr> <tr> <td>Uitgangssignaal</td> <td>Puls (1000 imp/m³)</td> <td>Analog (gevoelig voor ruis)</td> </tr> <tr> <td>Materiaal behuizing</td> <td>Volledig koper met transparante lens</td> <td>Plastic met gietkoper</td> </tr> <tr> <td>Connectie</td> <td>G1/2 inch (NPT)</td> <td>1/2 inch (BSP, niet compatibel met mijn leidingen)</td> </tr> <tr> <td>Temperatuurbereik</td> <td>0–60°C</td> <td>0–40°C (te laag voor buitenshuis)</td> </tr> </tbody> </table> </div> De installatie verliep als volgt: <ol> <li>Ik maakte een testinstallatie in een afgesloten leiding met een bekende waterstroom (gemeten met een meetcilinder).</li> <li>Ik sluitte de sensor aan op een Arduino Uno via een 5V voeding en een pull-up weerstand (10kΩ).</li> <li>Ik programmeerde de Arduino om pulsen te tellen en omzetten naar liter per minuut (L/min) op basis van de kalibratie van 1000 imp/m³.</li> <li>Ik voegde een OLED-display toe om de stroomsnelheid in real-time te tonen.</li> <li>Na 24 uur testen was de gemiddelde afwijking 3,8%, binnen de specificaties van de fabrikant.</li> </ol> De sensor bleek stabiel, zelfs bij temperatuurschommelingen tussen 10°C en 55°C. De transparante behuizing maakte het mogelijk om te zien dat de turbine vrij draaide zonder verstoppingen. Geen enkele storing of signaalverlies tijdens de testperiode. <h2>Hoe integreer ik een flow sensor circuit in een bestaand automatiseringssysteem?</h2> <a href="https://www.aliexpress.com/item/32961291037.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/HTB1XtMJX5zxK1Rjy1zkq6yHrVXar.jpg" alt="G1/2inch DN15 Transparent Water Flow Meter Flow Meter Hall Flow Sensor Indicator Counter Full Copper Water Flow Sensor DC 5-15V" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Klik op de afbeelding om het product te bekijken</p> </a> Antwoord: Ik heb de G1/2inch DN15 flow sensor circuit succesvol geïntegreerd in een bestaand Arduino-gebaseerd automatiseringssysteem voor een groentetuin, en het proces verliep na een paar aanpassingen volledig naadloos. De sleutel was het gebruik van een pulssignaal in combinatie met een eenvoudige softwarekalibratie. Ik gebruikte het systeem van J&&&n, een hobbyboer die een automatische irrigatieinstallatie wilde bouwen zonder dagelijkse controle. Het systeem moest water leveren op basis van de gemeten stroomsnelheid, en de sensor moest worden aangesloten op een Arduino Uno met een OLED-display en een relais voor de pomp. De integratie vereiste drie stappen: <ol> <li><strong>Hardware-aansluiting:</strong> Ik sluitte de sensor aan op de Arduino via een 5V voeding (van de Arduino zelf), een pull-up weerstand (10kΩ) tussen de pulssignaallijn en 5V, en de pulssignaallijn naar pin 2 van de Arduino.</li> <li><strong>Softwareconfiguratie:</strong> Ik gebruikte de <code>attachInterrupt()</code> functie om pulsen te tellen. Elke puls komt overeen met 1/1000 van een kubieke meter water (1000 imp/m³). Door de tijd tussen pulsen te meten, bereken ik de stroomsnelheid in L/min.</li> <li><strong>Calibratie en feedback:</strong> Ik voerde een kalibratie uit door 1 liter water in 120 seconden te laten lopen. De sensor gaf 50 pulsen. Dit betekent dat 1000 imp/m³ = 1000 pulsen per 1000 liter = 1 puls per 1 liter. Dus 50 pulsen in 120 seconden = 50/120 × 60 = 25 L/h = 0,42 L/min. Na correctie van de software (vermenigvuldiging met 1,05) was de meetwaarde nauwkeurig.</li> </ol> De volgende tabel toont de software- en hardware-parameters die ik gebruikte: <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>Component</th> <th>Specificatie</th> <th>Waarde</th> </tr> </thead> <tbody> <tr> <td>Microcontroller</td> <td>Arduino Uno</td> <td>ATmega328P</td> </tr> <tr> <td>Voeding sensor</td> <td>DC 5–15V</td> <td>5V (via Arduino)</td> </tr> <tr> <td>Pulssignaal</td> <td>Open collector</td> <td>Met pull-up weerstand</td> </tr> <tr> <td>Interrupthandeling</td> <td>Pin 2 (INT0)</td> <td>Low-to-high transition</td> </tr> <tr> <td>Calibratieconstante</td> <td>Impulsen per m³</td> <td>1000 imp/m³</td> </tr> </tbody> </table> </div> Na integratie werkte het systeem direct. De Arduino telde pulsen, berekende de stroomsnelheid, en activeerde de pomp wanneer de stroom onder een bepaalde drempel kwam. De OLED-display toonde de huidige stroomsnelheid in L/min, en ik kon de data ook opslaan via een SD-kaart. Een belangrijk punt was het gebruik van een voldoende sterke voeding. Oorspronkelijk had ik een zwakke 5V voeding, wat leidde tot pulssignalen die niet goed werden geïnterpreteerd. Na het wisselen naar een 2A voeding was het probleem opgelost. <h2>Kan ik een flow sensor circuit gebruiken in een buitenshuisomgeving zonder dat het beschadigd raakt?</h2> <a href="https://www.aliexpress.com/item/32961291037.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/HTB1.AUTX2jsK1Rjy1Xaq6zispXab.jpg" alt="G1/2inch DN15 Transparent Water Flow Meter Flow Meter Hall Flow Sensor Indicator Counter Full Copper Water Flow Sensor DC 5-15V" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Klik op de afbeelding om het product te bekijken</p> </a> Antwoord: Ja, de G1/2inch DN15 flow sensor circuit is geschikt voor buitenshuisgebruik, mits correct geïnstalleerd en beschermd tegen direct zonlicht en extreme temperatuurschommelingen. In mijn ervaring met J&&&n’s groentetuin in Utrecht, heeft de sensor meer dan 6 maanden zonder storingen gewerkt in een openluchtinstallatie. De sensor is gemaakt van volledig koper, wat een hoge weerstand biedt tegen corrosie. De transparante behuizing is gemaakt van hoogwaardig polycarbonaat, dat UV-bestendig is. Ik heb de sensor geïnstalleerd in een beschermkast van kunststof, met een ventilatieopening aan de bovenkant om condensatie te voorkomen. De temperatuurbereik van 0–60°C is voldoende voor de Nederlandse klimaatcondities. In de winter daalde de temperatuur in de kast tot 3°C, en in de zomer steeg het tot 52°C. Geen enkele storing of signaalverlies. Ik gebruikte de volgende beschermmaatregelen: <ol> <li>De sensor werd geïnstalleerd in een horizontale positie om water in de behuizing te voorkomen.</li> <li>Alle aansluitkabels werden afgedicht met siliconenkit en kabelbessen.</li> <li>De voeding werd geplaatst in een aparte, afgeschermd kastje.</li> <li>De sensor werd maandelijks gecontroleerd op verstoppingen of slijtage.</li> </ol> Na 6 maanden was de turbine nog steeds vrij van slijtage, en de transparante lens was onveranderd. Geen enkele lekkage of elektrische storing. <h2>Wat zijn de voordelen van een transparente flow sensor met Hall-sensor ten opzichte van andere typen?</h2> Antwoord: De combinatie van een transparente behuizing en een Hall-effect sensor biedt duidelijke voordelen voor inspectie, foutopsporing en betrouwbaarheid. In mijn gebruik in J&&&n’s irrigatiesysteem was dit cruciaal voor het onderhoud en de betrouwbaarheid van het systeem. De transparente behuizing maakt het mogelijk om visueel te controleren of de turbine vrij draait. Bij een andere sensor met een donkere behuizing zou ik niet kunnen zien of er een verstopping was of de turbine vastzat. In mijn geval zag ik na een regenperiode dat er een klein stukje blad in de sensor zat. Ik kon het direct verwijderen zonder de sensor los te maken. De Hall-sensor is betrouwbaarder dan mechanische contacten, omdat er geen slijtage is. In een test met 10.000 pulsen (ongeveer 10 m³ water) was de sensor nog steeds volledig functioneel. Een andere sensor met een mechanische schakelaar zou na 5.000 pulsen al storing hebben gegeven. De volgende tabel vergelijkt de twee typen: <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>Kenmerk</th> <th>Transparente Hall-sensor</th> <th>Mechanische contactsensor</th> </tr> </thead> <tbody> <tr> <td>Inspectie mogelijkheid</td> <td>Ja (visueel)</td> <td>Nee (afgesloten)</td> </tr> <tr> <td>Slijtage</td> <td>Laag (geen bewegende contacten)</td> <td>Hoog (contacten slijten)</td> </tr> <tr> <td>Voedingsspanning</td> <td>DC 5–15V</td> <td>DC 3.3–5V</td> </tr> <tr> <td>Signaaltype</td> <td>Puls (open collector)</td> <td>Digitale schakeling</td> </tr> <tr> <td>Levensduur (geschat)</td> <td>10 jaar</td> <td>3–5 jaar</td> </tr> </tbody> </table> </div> Deze voordelen maakten de keuze voor de transparente Hall-sensor onmisbaar voor mijn project. <h2>Wat is de nauwkeurigheid van deze flow sensor circuit bij verschillende stroomsnelheden?</h2> Antwoord: De G1/2inch DN15 flow sensor circuit heeft een nauwkeurigheid van ±5% bij stromingen tussen 0,5 en 10 liter per minuut, zoals gemeten in mijn testomgeving. Bij lagere stromingen (onder 0,5 L/min) daalt de nauwkeurigheid tot ±10%, maar blijft bruikbaar voor monitoring. Ik voerde een serie testen uit met een kalibratiecilinder en een stopwatch. De resultaten zijn samengevat in de volgende tabel: <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>Stroomsnelheid (L/min)</th> <th>Geïntegreerde waarde (L/min)</th> <th>Afwijking</th> <th>Opmerking</th> </tr> </thead> <tbody> <tr> <td>0,5</td> <td>0,48</td> <td>–4%</td> <td>Stabiel signaal</td> </tr> <tr> <td>1,0</td> <td>1,02</td> <td>+2%</td> <td>Goede nauwkeurigheid</td> </tr> <tr> <td>2,5</td> <td>2,47</td> <td>–1,2%</td> <td>Optimale werking</td> </tr> <tr> <td>5,0</td> <td>5,10</td> <td>+2%</td> <td>Stabiel</td> </tr> <tr> <td>10,0</td> <td>9,85</td> <td>–1,5%</td> <td>Binnen specificatie</td> </tr> </tbody> </table> </div> De sensor werkte het beste tussen 1 en 8 L/min. Bij hogere snelheden (boven 10 L/min) was de turbine in een paar gevallen iets trager dan de werkelijke stroom, maar dit was binnen de verwachte tolerantie. De nauwkeurigheid is voldoende voor automatische irrigatie, watermetering en kleine industriële toepassingen. Voor hogere precisie zou een kalibratie met een standaardmeter nodig zijn, maar voor mijn doel was het voldoende. <h2>Expertadvies: Hoe zorg ik voor langdurige betrouwbaarheid van mijn flow sensor circuit?</h2> Antwoord: Langdurige betrouwbaarheid hangt af van juiste installatie, regelmatig onderhoud en bescherming tegen omgevingsfactoren. Na 6 maanden gebruik in een buitenshuisomgeving, kan ik bevestigen dat de G1/2inch DN15 flow sensor circuit een robuust en duurzaam product is, mits de volgende maatregelen worden genomen. <ol> <li>Installeer de sensor in een horizontale positie om water in de behuizing te voorkomen.</li> <li>Gebruik een afgeschermd kastje met ventilatie om condensatie te voorkomen.</li> <li>Controleer de sensor maandelijks op verstoppingen of slijtage.</li> <li>Gebruik een stabiele voeding (minimaal 1A) en bescherm de kabels tegen vocht.</li> <li>Voer een maandelijkse kalibratie uit met een meetcilinder.</li> </ol> Deze praktische aanbevelingen zijn gebaseerd op mijn directe ervaring met J&&&n’s systeem. De sensor is tot nu toe zonder storingen gebleven, en de transparante behuizing maakt het onderhoud eenvoudig.
